NAT 、 VRRP

小白3年前 (2021-12-28)Network82110

NAT 、 VRRP

NETWORK  04

=============================================

acl



基本acl  2000~2999  源地址

高级acl  3000~3999  源地址、目标地址、协议、端口

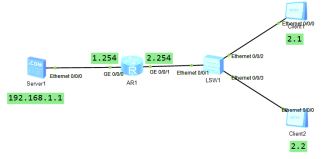

NAT 、 VRRP


2.21.1的网站服务,但不影响其他服务

[Huawei]acl 3000   //创建(进入)acl3000

[Huawei-acl-adv-3000]rule deny tcp source 192.168.2.2 0 destination

 192.168.1.1 0 destination-port eq 80   //拒绝2.2访问1.1tcp80

端口

[Huawei-acl-adv-3000]in g0/0/1   //进入距离2.2比较近的接口

[Huawei-GigabitEthernet0/0/1]undo traffic-filter inbound   //删除原有acl

[Huawei-GigabitEthernet0/0/1]traffic-filter inbound acl 3000   //重新在

接口应用acl3000



禁止2.1访问1.1ftp服务,但不影响其他服务

[Huawei]acl 3000   //创建(进入)acl3000

[Huawei-acl-adv-3000]rule deny tcp source 192.168.2.1 0 destination

 192.168.1.1 0 destination-port eq 21  //拒绝2.1访问1.1tcp

21端口



使用acl时,同接口的同方向只能一次应用一个acl列表

-----------------------------------------------------------------

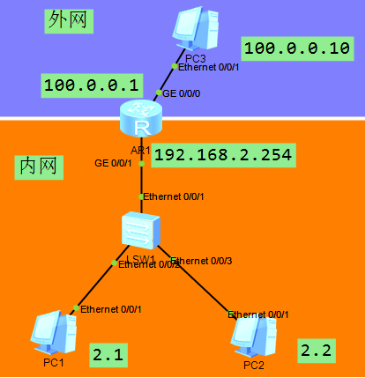

nat 网络地址转换

可以将私有地址转换为全球唯一的公有地址



广域网  外网

局域网  内网



ip地址  32位  拥有 42+



ip

A 10.0.0.0~10.255.255.255

B 172.16.0.0~172.31.255.255

C 192.168.0.0~192.168.255.255



nat常见的两种用法:

静态转换  11  双向通信

easy ip    1  单向通信

NAT 、 VRRP

ip

nat

nat

[Huawei-GigabitEthernet0/0/0]nat static global 100.0.0.2 inside 192.168.2.1

//使用静态nat技术,将内部的2.1与外部的公网地址100.0.0.2进行相互

转换然后测试使用192.168.2.1 ping 100.0.0.10可以互通说明地址转换成功

如果配置错误可以用undo删除,比如:

undo nat static global 100.0.0.2 inside 192.168.2.4

[Huawei-GigabitEthernet0/0/0]nat static global 100.0.0.3 inside 192.168.2.2

easy ip

100.0.0.1访问外网

[Huawei]acl 2000   //通过acl定义允许访问外网的设备

[Huawei-acl-basic-2000]rule permit source any  //这里放行所有设备,如果

any换成192.168.2.0 0.0.0.255则是仅仅允许2.0网段的设备访问外网



[Huawei-acl-basic-2000]in g0/0/0  //进入0接口(外网接口)

[Huawei-GigabitEthernet0/0/0]undo nat static global 100.0.0.3 inside 192.168.2.2

 //删除已有的静态nat

[Huawei-GigabitEthernet0/0/0]undo nat static global 100.0.0.2 inside 192.168.2.1

[Huawei-GigabitEthernet0/0/0]nat outbound 2000  //应用nat (easy ip方式)

------------------------------------------------------------------

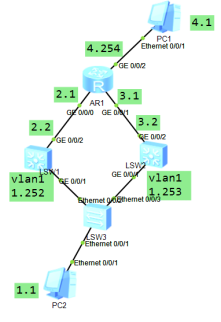

vrrp  虚拟路由冗余协议

IP

NAT 、 VRRP

三层交换机配置,第一台

[Huawei]sysname sw1  //修改主机名为sw1

[sw1]undo info-center enable   //关闭日志

[sw1]in vlan 1  //进入vlan1

[sw1-Vlanif1]ip add 192.168.1.252 24  //配置ip

[sw1]vlan 2    //创建vlan2

[sw1-vlan2]in vlan 2   //进入vlan虚拟接口

[sw1-Vlanif2]ip add 192.168.2.2 24  //配ip

[sw1-Vlanif2]in g0/0/2  //进入要配ip的接口

[sw1-GigabitEthernet0/0/2]port link-type access

[sw1-GigabitEthernet0/0/2]port default vlan 2



s5700

<Huawei>sys

[Huawei]sysname sw2

[sw2]undo info-center enable

[sw2]in vlan 1

[sw2-Vlanif1]ip add 192.168.1.253 24

[sw2]vlan 3    //创建vlan3

[sw2-vlan3]in vlan 3   //进入vlan虚拟接口

[sw2-Vlanif3]ip add 192.168.3.2 24  //ip

[sw2-Vlanif3]in g0/0/2  //进入要配ip的接口

[sw2-GigabitEthernet0/0/2]port link-type access

[sw2-GigabitEthernet0/0/2]port default vlan 3



ospf

[Huawei]ospf    //在路由器配置ospf

[Huawei-ospf-1]area 0

[Huawei-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255

[Huawei-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255

[Huawei-ospf-1-area-0.0.0.0]network 192.168.4.0 0.0.0.255

[sw1]ospf  //在sw1配置ospf

[sw1-ospf-1]area 0

[sw1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

[sw1-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255

[sw2]ospf   //在sw2配置ospf

[sw2-ospf-1]area 0

[sw2-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

[sw2-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255



vrrp

[sw1]in vlan 1  //vrrp需要在接口中配置,进入vlan接口

[sw1-Vlanif1]vrrp vrid 1 virtual-ip 192.168.1.254  //开启vrrp功能,组号

1,虚拟设备的ip1.254

[sw2]in vlan 1   //另外这台设备配置一样的内容

[sw2-Vlanif1]vrrp vrid 1 virtual-ip 192.168.1.254

[sw2-Vlanif1]display this  //查看当前视图配置

<sw1>display vrrp brief   //分别在两台三层交换机查看vrrp状态,看

到一台是backup

VRRP组成员角色

Master

Backup

Virtual

如果打算将某个设备定义为主:

in vlan 1

vrrp vrid 1 priority 105   //修改vrrp优先级,默认值

100,越高越优先成为主

----------------------------------------------------------------------------------------------------

 练习:

1NAT的作用是什么,有哪些优点?

2,私有IP地址分类有哪些?

3NAT常用实现方式有哪些,各有什么特点?

4VRRP是什么,具体的作用是什么?

5VRRP中设备的身份有哪些?

6VRRP通过什么定义路由设备的主备身份?


参考答案

1NAT的作用是什么,有哪些优点?

通过将内部网络的私网IP地址翻译成全球唯一的公网IP地址,使内部网络可以连接到互联网等外部网络上。

优点有节约公网ip、处理地址重叠(使用相同私网地址的主机不会冲突,可以利用不同的公网ip互通)、增加安全

2,私有IP地址分类有哪些?

A类 10.0.0.0~10.255.255.255

B类 172.16.0.0~172.31.255.255

C类 192.168.0.0~192.168.255.255

3NAT常用实现方式有哪些,各有什么特点?

静态转换 可以实现1个私网地址对1个公网地址的转换 是双向通讯

Easy IP 可以实现多个私网地址对1个公网地址的转换 是单向通讯

4VRRP是什么,具体的作用是什么?

vrrp是虚拟路由冗余协议

可以实现网关的冗余备份,可以保障网关设备出现故障的情况下不会对网络造成重大影响。

5VRRP中设备的身份有哪些?

(master)路由器,备份(backup)路由器,虚拟(virtual)路由器

6VRRP通过什么定义路由设备的主备身份?

可以修改优先级来决定
