VLAN技术及应用 、 TRUNK 、 网络层解析
NETWORK day 02
=============================================
一，vlan技术及应用
广播域
广播域指接收同样广播消息的节点的集合，比如实际环境中的相同一个办公室
相同一个教室，都可以理解为同一个广播域
什么是VLAN
Virtual LAN（虚拟局域网）
为什么用VLAN
交换机的所有接口默认属于同一个广播域
随着接入设备的增多，网络中广播增多，降低了网络的效率
为了分割广播域，引入了VLAN
vlan的优点
1，广播控制
2，增加安全
3，提高带宽利用率
4，降低数据传递延迟
---------------------------------------
使用vlan配置网络：
[Huawei]vlan 2 //创建vlan2，如果要删除可以用undo vlan 2
[Huawei]interface ethernet 0/0/3 //进入3接口
port link-type access //设置接口类型为接入链路
port default vlan 2 //将接口加入vlan2
[Huawei]interface ethernet 0/0/4 //进入4接口
port link-type access //设置接口类型为接入链路
port default vlan 2 //将接口加入vlan2
vlan 3 //创建vlan3
[Huawei]interface ethernet 0/0/5 //进入5接口
port link-type access //设置接口类型为接入链路
port default vlan 3 //将接口加入vlan3
[Huawei]interface ethernet 0/0/6 //进入6接口
port link-type access //设置接口类型为接入链路
port default vlan 3 //将接口加入vlan3，如果加错vlan
将正确的命令在敲一次即可
vlan batch 2 3 //批量创建vlan，如果要删除可以用undo vlan batch 2 3
[Huawei]port-group 1 //创建(进入)1号接口组
group-member Ethernet 0/0/3 Ethernet 0/0/4 //给接口组添加
成员，包括3口和4口
port link-type access //设置接口类型为接入链路
port default vlan 2 //将接组中的所有接口加入vlan2
[Huawei-port-group-1]quit
[Huawei]port-group 2 //创建(进入)2号接口组
group-member Ethernet 0/0/5 Ethernet 0/0/6 //给接口组添加
成员，包括5口和6口
port link-type access
port default vlan 3
---------------------------
[Huawei-port-group-2]undo group-member Ethernet 0/0/7
//如果接口加错，比如不小心将7口加入了2号接口组可以用该命令
删除，使用undo命令，相当于取消
---------------------
二，Trunk
access 接入链路 可以承载1个vlan的数据
trunk 中继链路 可以承载多个vlan的数据
两台交换机都要配置以下命令
[Huawei]interface ethernet 0/0/7
port link-type trunk //配置为中继链路
port trunk allow-pass vlan all //放行所有vlan的数据
display vlan //查询vlan列表，可以看到任何vlan中
都有7号接口
如果接口配置混乱，需要还原时：
[Huawei]clear configuration interface Ethernet 0/0/7 //清空配置
[Huawei]interface ethernet0/0/7 //进入接口
[Huawei-Ethernet0/0/7]undo shutdown //开启接口
链路聚合，可以用多条链路(网卡)捆绑在一起，实现增加可靠，提高
链路带宽的目的
[Huawei]interface eth-trunk 1 //创建(进入)1号链路聚合接口
trunkport Ethernet 0/0/7 0/0/8 //捆绑7、8接口
port link-type trunk //配置为中继链路
port trunk allow-pass vlan all //放行所有vlan的数据
以上配置需要在两台交换机都有
用display vlan看列表中7、8口已经消失，取而代之的是Eth-Trunk1
-----------------------------------------------------------------
三，网络层
在数据链路层可以通过交换机进行vlan划分、中继链路、链路聚合
的配置，达到组建网络的基本需求，但是该层无法将数据传输的更远，
比如不同vlan的数据无法互通，所以要想让数据传递的更远，需要使
用网络层的功能
网络层可以实现以下功能：
定义了ip地址
可以连接不同媒介类型(不同范围的网络、不同的硬件、不同的系统)
可以选择数据通过网络的最佳路径(网络结构比较复杂时自动选路)
[Huawei]interface GigabitEthernet 0/0/0 //进入0号接口
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.254 24 //配置ip
[Huawei-GigabitEthernet0/0/0]quit
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 192.168.2.1 24
<Huawei>display ip interface brief //查看设备所有的ip配置
[Huawei-GigabitEthernet0/0/1]undo ip address //如果ip配置错误，使用该
命令可以删除
之后将两台pc的ip与网关配好即可互通
pc1的ip是192.168.1.1，网关是192.168.1.254
pc2的ip是192.168.2.2，网关是192.168.2.1
网关是设备通往另外一个网络的途径，通常由路由器(具备路由
功能的设备)承担
路由器依靠路由表转发数据
路由表的产生方式：
1，直连路由，将接口配置好ip并且开启后自动产生
2，静态路由，由管理员手工配置，添加所需路由
语法格式：ip route-static 目标网段 掩码 下一跳

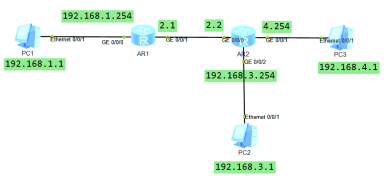

再通过添加路由器与pc将之前拓扑改造成以下状态：
并按照之前方式配置好设备的ip地址
4.1的网关是4.254
3.1的网关是3.254
第一台路由器配置静态路由：
[Huawei]ip route-static 192.168.3.0 24 192.168.2.2 //添加
静态路由，可以去3.0网段，掩码24，下一跳2.2
[Huawei]undo ip route-static 192.168.3.0 24 192.168.2.2 //如果
路由配置错误，要删除
[Huawei]ip route-static 192.168.4.0 24 192.168.2.2 //添加
静态路由，可以去4.0网段，掩码24，下一跳2.2
第二台路由器配置静态路由：
[Huawei]ip route-static 192.168.1.0 24 192.168.2.1 //添加
静态路由，可以去1.0网段，掩码24，下一跳2.1
display ip routing-table | include /24 //查看路由表
排错思路：
1， 检查pc的ip与网关
2， 从最短距离开始ping测试，由近至远
3， 检查路由器的路由表
------------------------------------------------------------------------
练习：
1，VLAN的作用是什么？
2，TRUNK的作用是什么？
3，链路聚合的作用是什么？
4，静态路由配置语法格式是？
5，路由设备依靠什么转发数据？
参考答案：
1，VLAN的作用是什么？
广播控制（避免广播泛滥），增加安全性，提高带宽利用，降低延迟
2，TRUNK的作用是什么？
为数据帧打上VLAN标识，使不同VLAN数据可以用一条链路传递（单一链路可以承载多个vlan的数据）
3，链路聚合的作用是什么？
提供更高的带宽和增加可靠性
4，静态路由配置语法格式是？
ip route-static 目标网段 子网掩码 下一跳地址
5，路由设备依靠什么转发数据？
路由表
